สายการผลิตเครื่องบรรจุขวดน้ำแร่ 1200bph เครื่องบรรจุน้ำขวดขนาด 5 แกลลอน / 20 ลิตร

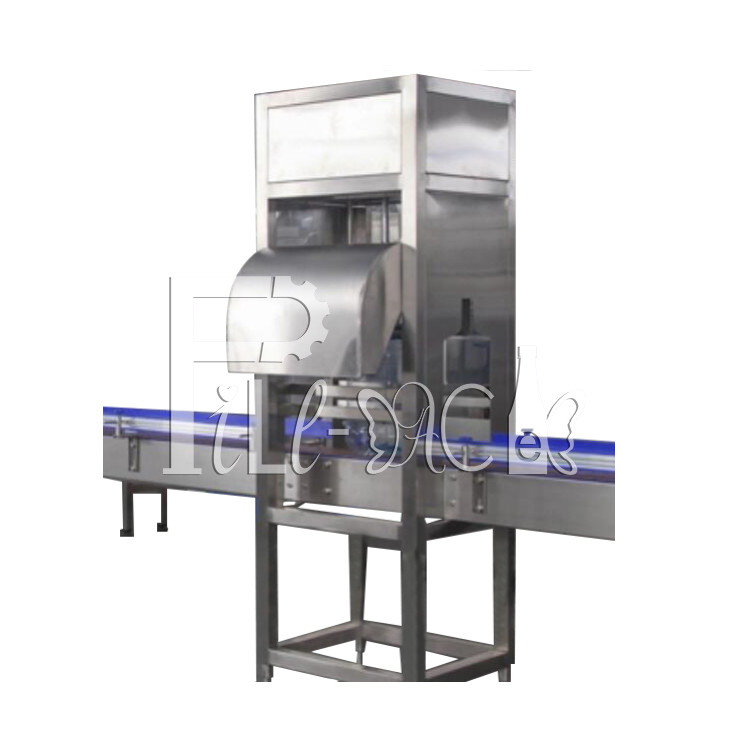

1.1, เครื่องเปิดฝาอัตโนมัติ

สายพานแปรงภายนอกขวดแกลลอนนี้ขับเคลื่อนด้วยกระบอกสูบ ควบคุมโดย PLC ทำงานอัตโนมัติโดยการตรวจสอบถัง
หัวเปิดฝาประกอบด้วยอุปกรณ์ก้ามปูและกระบอกสูบ ตำแหน่งหัวเปิดฝาสามารถเคลื่อนขึ้นและลงได้ อุปกรณ์ก้ามปูสามารถปรับได้เล็กน้อยเพื่อให้เหมาะกับฝาที่แตกต่างกัน
เมื่อขวดแกลลอนเข้ามาในเครื่อง หัวเปิดฝาจะเลื่อนลงและอุปกรณ์ก้ามปูจะยึดด้านข้างของฝาถังให้แน่น จากนั้นยกถังขึ้นเพื่อถอดฝาออก และเมื่อถอดฝาออกแล้ว ลมจากคอมเพรสเซอร์จะเป่าฝาเข้าไปในช่องใส่ฝา จากนั้นตกลงไปข้างนอกในที่เก็บของลูกค้า
แรงดันก้ามปูถูกปรับเพื่อป้องกันฝา

ทั่วไป

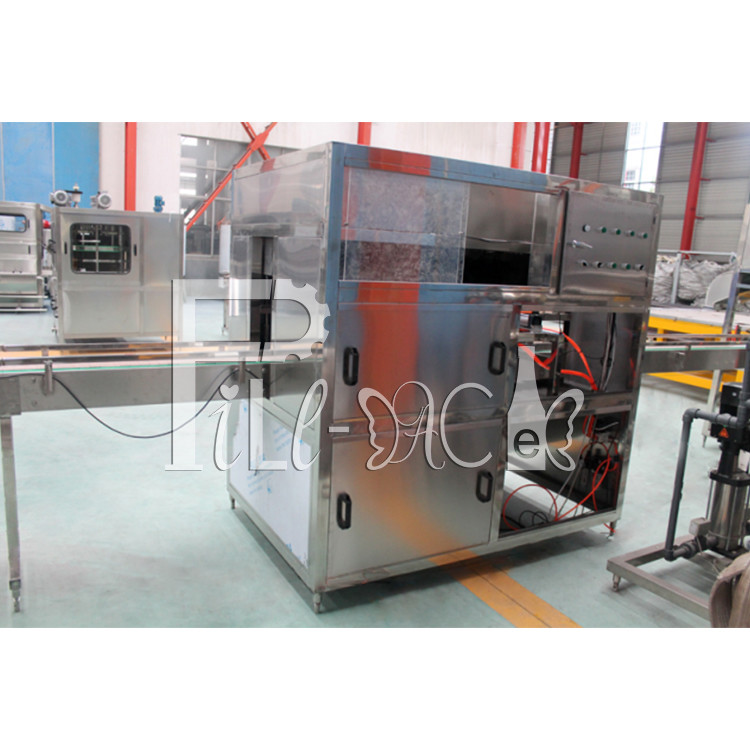

สายพานแปรงภายนอกขวดแกลลอนใช้สำหรับล้างภายนอกขวดแกลลอน เมื่อขวดถูกส่งเข้าไปในเครื่องโดยสายพานลำเลียง แปรงด้านในที่ขับเคลื่อนด้วยมอเตอร์จะหมุนอย่างรวดเร็ว รูปร่างของแปรงหลักทำขึ้นตามรูปร่างและขนาดของขวด ซึ่งคอและไหล่ของขวดจะถูกล้างอย่างสมบูรณ์ การแสดงน้ำจะทำในเวลาเดียวกันกับการล้างแปรง

ขนาด: 1800*1550*1750mm
น้ำหนัก: 200kg
กำลังไฟ: 3KW

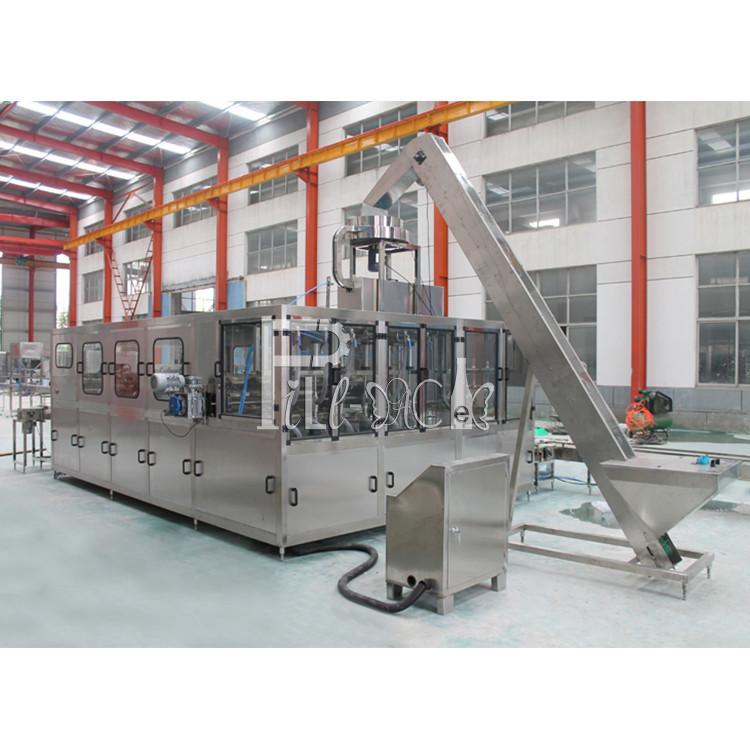

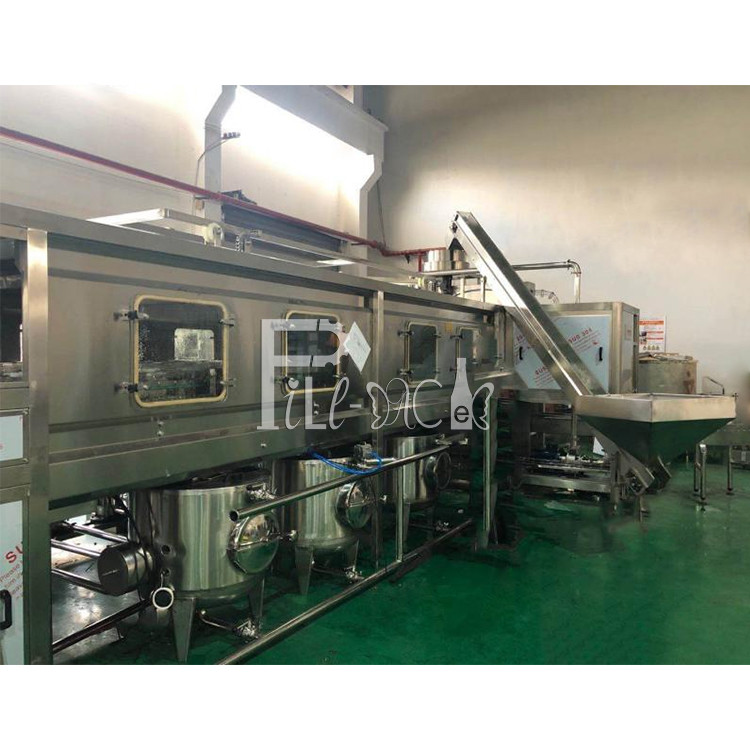

เครื่องล้างขวดแบบ Monoblock

เครื่องล้างส่วนใหญ่ประกอบด้วยโครง, ส่วนส่งกำลัง, สายล้าง, ถังเก็บน้ำ, ชั้นวางขวด และส่วนประกอบอื่นๆ

1, โครง: ทำจากท่อสี่เหลี่ยม 80x80 เชื่อมด้วยสแตนเลสทั้งหมด มีความแข็งแรงสูง แข็งแรงดี น้ำหนักเบา รูปลักษณ์สวยงาม ทำความสะอาดง่าย และอื่นๆ การเชื่อมตัวขวดและแชสซีอัตโนมัติ

2, การส่งกำลัง: เฟืองขับ, โซ่, ชั้นวางขวดแบบโปรพ, ถ้วยขวดแข็ง ฯลฯ ซึ่งโซ่, เฟืองได้รับการออกแบบอย่างระมัดระวังเพื่อให้มีความเป็นวิทยาศาสตร์และสมบูรณ์แบบยิ่งขึ้น

3, การขับเคลื่อนหลัก: การควบคุมความถี่สถานีลำเลียงขวด ขวดแต่ละขวดจะอยู่ในตำแหน่งคงที่ โซ่เพลทสัมพันธ์กับตำแหน่งของขวดอัตโนมัติและตำแหน่งเชิงมุมของขวดก็ได้รับการคำนวณอย่างเข้มงวดเพื่อให้แน่ใจว่าตำแหน่งที่แม่นยำของการทำงานอัตโนมัติทั้งหมด

4, การปรับ: คุณสามารถปรับสลักเกลียวแบริ่งปลายโซ่เพื่อให้แน่ใจว่าโซ่ทั้งหมดมีความสม่ำเสมอ

ท่อทำจากสแตนเลสสตีล การเชื่อมต่อท่อเครื่องล้าง หัวฉีดแบบเกลียวมีจุดล้างที่แข็งแกร่งขึ้นเพื่อให้ได้ผลดี มีประสิทธิภาพสูง ไม่มีจุดบอด

การล้างแบ่งออกเป็น 18 ครั้ง และสถานีระบายน้ำจะถูกตั้งค่าหลังจากแต่ละขั้นตอนการล้างโดยของเหลวด่าง, การรีไซเคิลน้ำกลับ, น้ำปลอดเชื้อ และน้ำบริสุทธิ์ แต่ละสถานีใช้เวลา 8 วินาที

พารามิเตอร์:

กระบอกสูบ: AirTAC-Taiwan

วาล์วแม่เหล็ก: AirTAC-Taiwan

การใช้อากาศ: 0.6M3/min; 0.6Mpa

ปั๊มขึ้น-ปั๊มเติม: Nanfang

มอเตอร์: LJL ZheJiang

PLC: Mitsubishi Japanse

กำลังไฟทำความร้อน: 18KW, กำลังไฟส่วนอื่นๆ: 6KW

ขนาด: 11000*2300*2200mm

น้ำหนัก: 5000kg

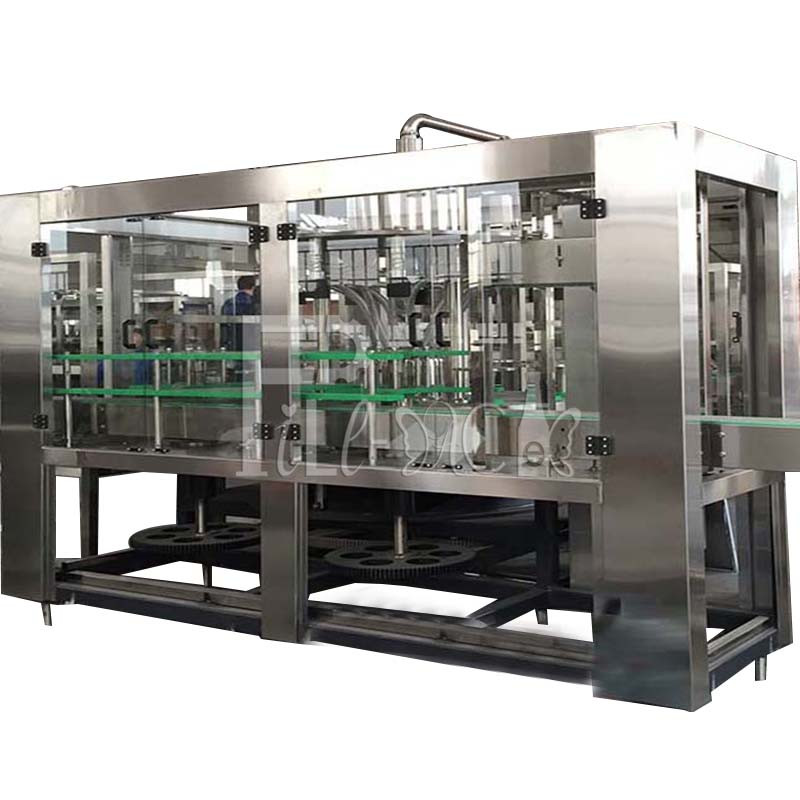

เครื่องเติมขวดแบบหมุนอัตโนมัติ:

ทั่วไป:

เครื่องนี้ใช้การเติมแบบแรงดันขนาดเล็กที่ของเหลวชลประทานถังผ่านปั๊มไปยังน้ำ เสมอเพื่อให้แน่ใจว่ากระบวนการเติมเต็มไปด้วยถังของสถานะของเหลวชลประทาน ด้านบนของถังชลประทานมีเซ็นเซอร์ความดัน เซ็นเซอร์ความดันผ่านสัญญาณเข้าสู่ตัวแปลงโดยตัวแปลงควบคุมความเร็วของมอเตอร์ปั๊ม ดังนั้นจึงมั่นใจได้ถึงแรงดันการเติมคงที่

ขวดถูกป้อนโดยวงล้อดาวเข้าไปในเครื่องเติมขวด พื้นที่เติมถึงจุดเริ่มต้น ขวดลูกกลิ้งตามเพลาลูกเบี้ยวจะยกขึ้น เริ่มวาล์วเติมเพื่อเติมขวด และด้วยตัวเครื่อง ฯลฯ หมุนพร้อมกัน ขวดมาถึงจุดสิ้นสุดการชลประทาน โหลดโซน เพื่อให้ถึงขวดลูกกลิ้งเพลาลูกเบี้ยวพร้อมรีเซ็ตตัวเองต่ำ ปิดวาล์วเติม เติมส่วนท้ายของถังด้วยวงล้อดาวส่งออกจากเครื่องเติมขวด

ส่วนประกอบ:

PLC: Mitsubishi

ส่วนประกอบอากาศ: AirTAC

ปั๊มน้ำ: NanFang

ตัวแปลงสัญญาณ: Mitsubishi

พารามิเตอร์:

กำลังไฟ: 5KW

หัวเติม: 9 ชิ้น

ขนาด: 2900*2700*2200mm

น้ำหนัก: 2500kg
