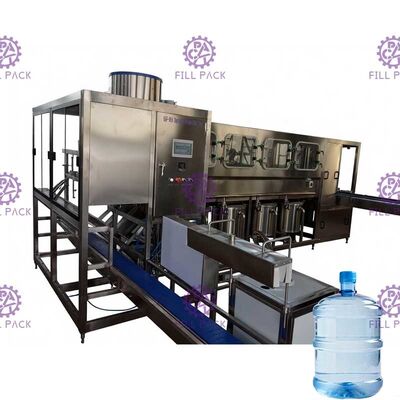

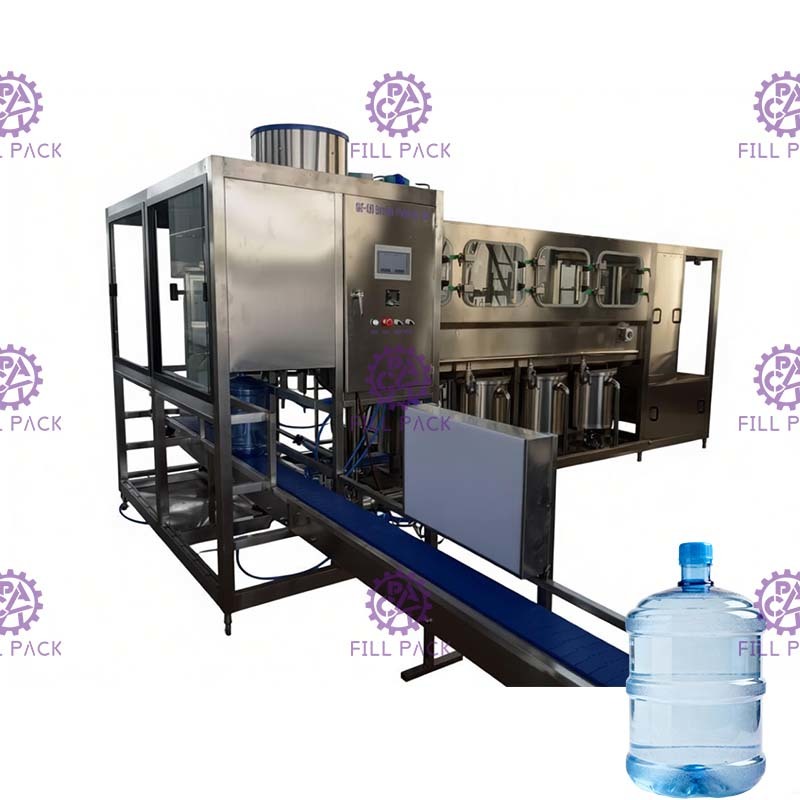

Integrated 450BPH 20L 5 Gallon Water Filler Plc Control

ระบบควบคุม PLC อัตโนมัติ 450BPH เครื่องบรรจุขวดขนาด 5 แกลลอนสำหรับน้ำดื่ม

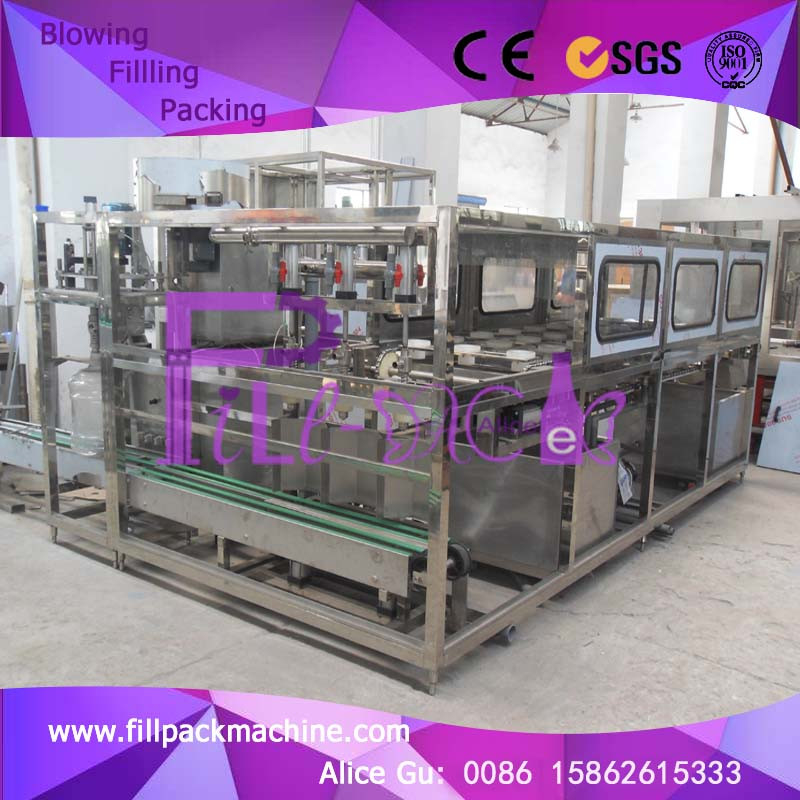

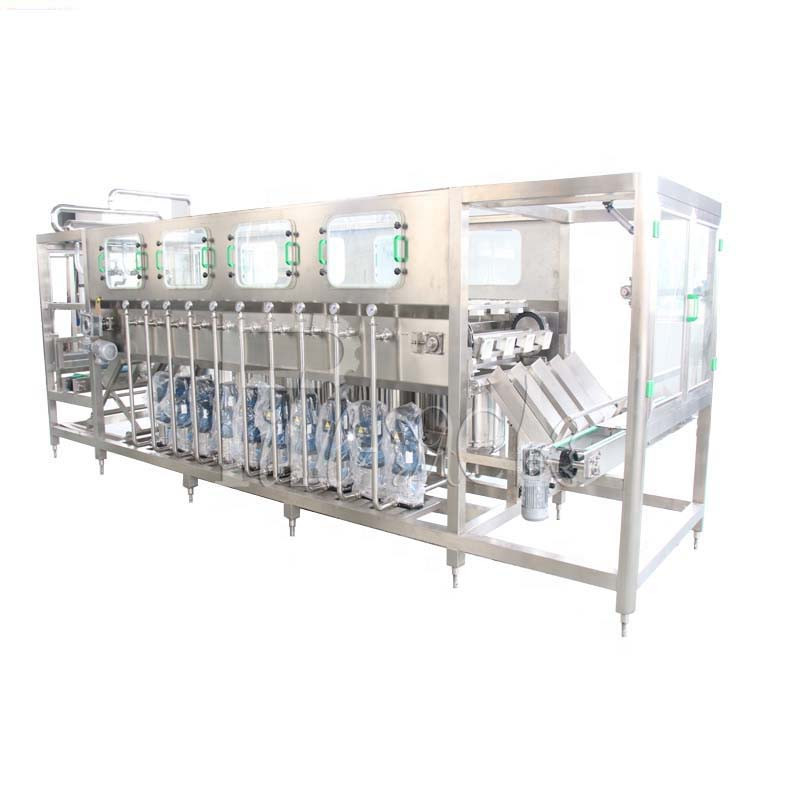

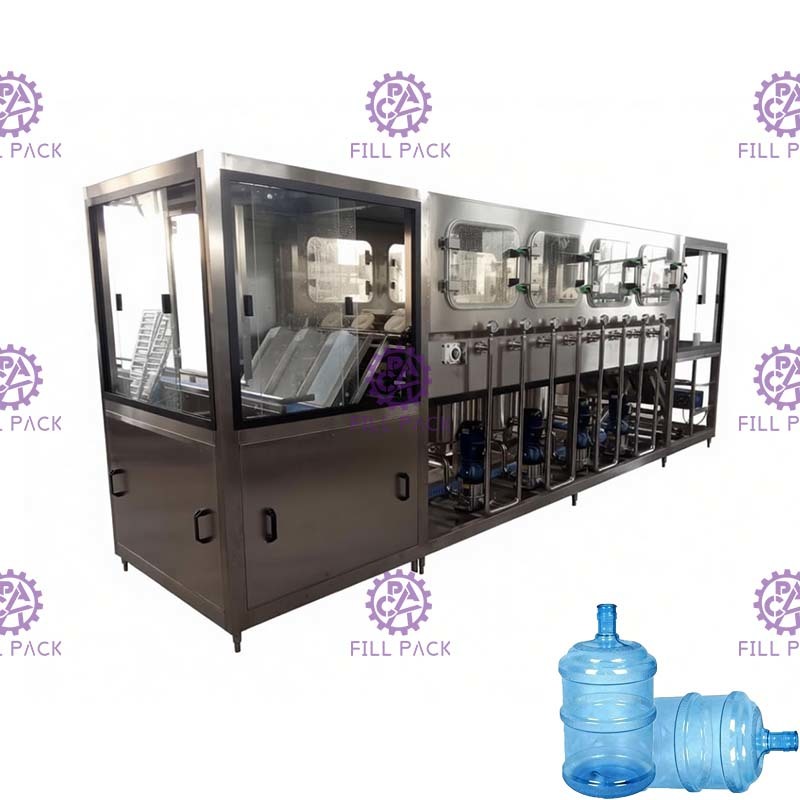

เครื่องนี้รวมการล้าง การบรรจุ และการปิดฝาเข้าด้วยกัน เป็นเครื่องจักรที่เหมาะสำหรับการผลิตน้ำบรรจุถัง เครื่องทั้งหมดใช้เปลือกสแตนเลส 304 ทนทานต่อสนิม ทำความสะอาดง่าย ชิ้นส่วนไฟฟ้าหลักทั้งหมดเป็นแบรนด์เนม ระบบช่องอากาศใช้ผลิตภัณฑ์แบรนด์ Air TAC เครื่องมีโครงสร้างกะทัดรัด ใช้พื้นที่น้อย ประสิทธิภาพการทำงานสูง

การติดตั้งเครื่องไม่จำเป็นต้องใช้สกรูยึดพื้น หลังจากนำออกจากกล่องแล้ว ให้วางเครื่องบนพื้นเรียบ จากนั้นปรับความสูงของขาตั้งและปรับแรงดันของขาตั้งทั้งหมดให้เท่ากัน หลังจากติดตั้งเครื่องแล้ว ให้ต่อท่อน้ำ ท่อระบายน้ำ และไฟฟ้า พลังงานลม

กระบวนการทำงาน:

หน่วยบรรจุถังสามารถแบ่งออกเป็น 3 ขั้นตอน: การล้าง การบรรจุ และการปิดฝา รวม 16 สถานี

1, 2 สถานีล้างน้ำยาฆ่าเชื้อ

2, 1 สถานีหยด

3, 2 สถานีน้ำกลับ

4, 2 สถานีน้ำบริสุทธิ์

5, 1 สถานีหยด

ด้านหนึ่ง 8 สถานี ทั้งสองด้าน 16 สถานี

กระบวนการทำงานดังนี้:

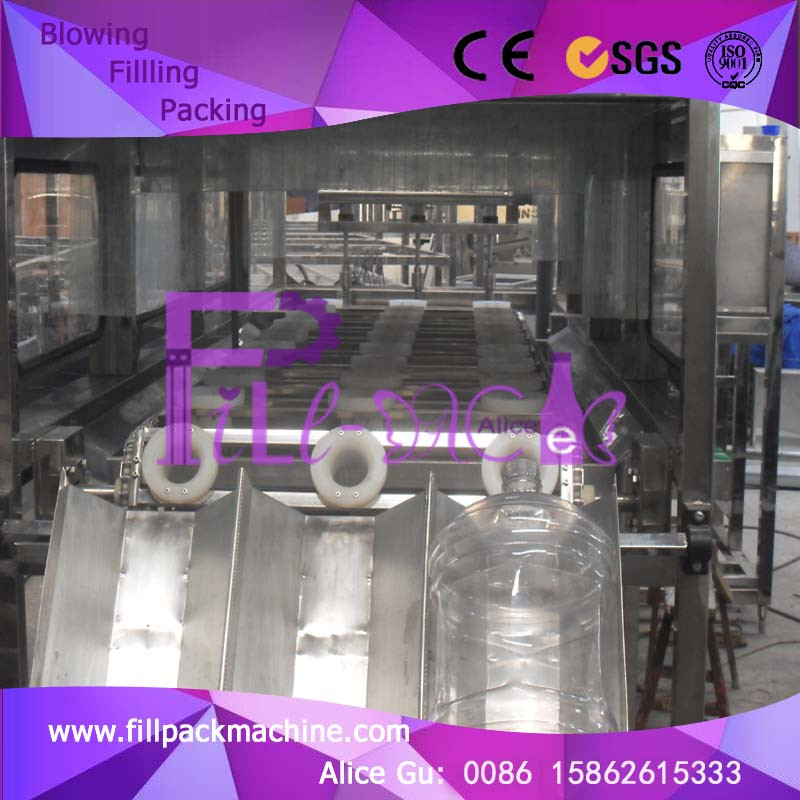

• ขวดเปล่าเข้าสู่สถานีล้างและฆ่าเชื้อผ่านโซ่และที่วางขวด (ขวดที่ล้างผ่าน 8 สถานี) กระบวนการล้างจะแบ่งออกเป็น 4 ขั้นตอน: 1, ล้างน้ำด่างร้อน 2, ล้างไทเมอรอซอล；3, ล้างน้ำสะอาด, 4, ล้างน้ำบริสุทธิ์ ทุกขั้นตอนการล้างจะตั้งไว้ที่ 8 วินาที หลังจากล้างแล้ว จะมี 10 วินาทีสำหรับการหยด เมื่อมอเตอร์ขับเคลื่อนทำงานพร้อมกับขวดเปล่า และเข้าสู่โซนเหนี่ยวนำตำแหน่งด้วยเซ็นเซอร์บนโซ่ สวิตช์เซ็นเซอร์ตำแหน่งจะส่งสัญญาณเพื่อหยุดมอเตอร์ขับเคลื่อน และในเวลาเดียวกัน ปั๊มน้ำล้างขวดจะเริ่มทำงาน การล้างและฆ่าเชื้อ (เวลาในการล้างถูกควบคุมโดยการตั้งค่าโปรแกรม PLC);

2. หลังจากล้างแล้ว ขวดเปล่าที่ล้างแล้วจะถูกขนส่งโดยกลไกการขับเคลื่อนการล้างขวด และตกลงบนชั้นวางดันขวด กระบอกสูบดันขวดทำงานเพื่อดันขวดเปล่าไปยังตำแหน่งบรรจุ เพื่อให้หัวฉีดบรรจุอยู่ในแนวเดียวกับปากขวดน้ำ เป็นต้น หลังจากล้างน้ำแล้ว ปั๊มบรรจุจะเริ่มบรรจุ (ผู้ใช้ปรับเวลาในการบรรจุตามความต้องการ)

3. เมื่อบรรจุเต็ม PLC จะส่งสัญญาณควบคุม วาล์วโซลินอยด์บรรจุจะปิด และการบรรจุจะหยุดลง หลังจากบรรจุเสร็จ ขวดน้ำที่บรรจุแล้วจะถูกส่งไปยังฝาปิดของพื้นที่ปิดฝาโดยขวดน้ำถัดไป และส่งไปยังพื้นที่ต่อม กระบอกสูบปิดฝาจะขับเคลื่อนอุปกรณ์ปิดฝาเพื่อกดฝาให้แน่น ในขั้นตอนนี้ รอบการชลประทานแบบล้างจะเสร็จสมบูรณ์

พารามิเตอร์:

รายละเอียดของโครงสร้าง:

เปลือก SUS304 พร้อมหน้าต่างสวยงาม	หัวล้าง

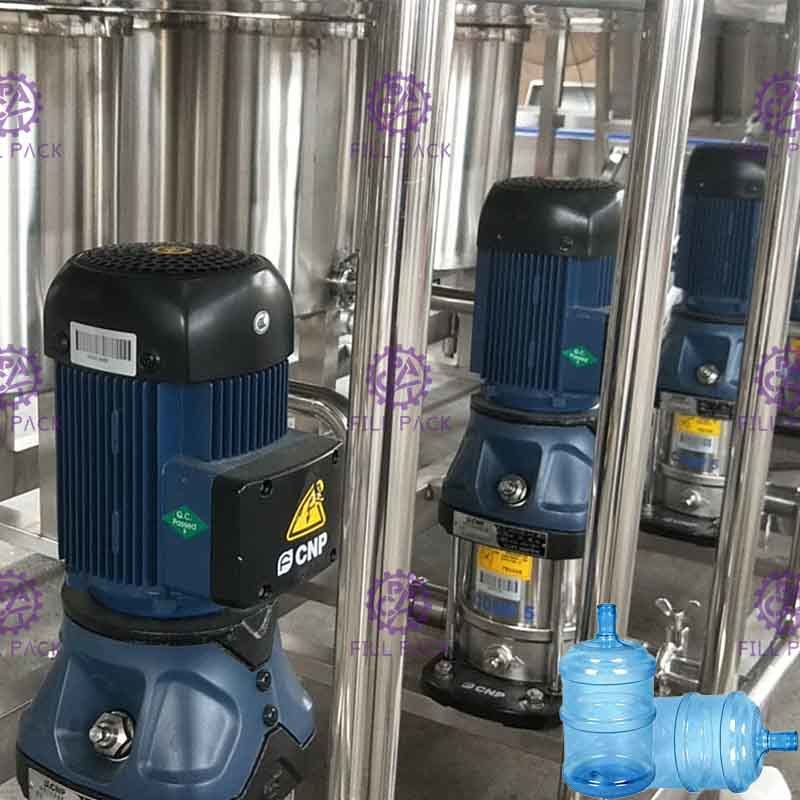

ปั๊มน้ำ	การบรรจุและการปิดฝา
