ฉลากขวดแขนคอ ISO ISO 5 แกลลอน
ชื่อผู้ติดต่อ : Alice Gu
หมายเลขโทรศัพท์ : 86-15862615333
WhatsAPP : +8615862615333
| จำนวนสั่งซื้อขั้นต่ำ : | 1 ชุด | ราคา : | 35500USD-57000USD |
|---|---|---|---|
| รายละเอียดการบรรจุ : | กล่องไม้ | เวลาการส่งมอบ : | 25-30 วันทำการ |
| เงื่อนไขการชำระเงิน : | L/C,D/A,D/P,T/T,Western Union,MoneyGram | สามารถในการผลิต : | 20 ชุดต่อเดือน |
| สถานที่กำเนิด: | จางเจียกัง ประเทศจีน | ชื่อแบรนด์: | Fillpack |
|---|---|---|---|
| ได้รับการรับรอง: | CE/ISO9001 | หมายเลขรุ่น: | ROPP-9/ROPP-12/ROPP-15/ROPP-18/ROPP-24 |
|
ข้อมูลรายละเอียด |
|||
| เวิร์กสเตชัน: | 9/12/15/18/24 | ปริมาณงาน: | 9000BPH-24000BPH |
|---|---|---|---|
| แรงดันแก๊ส: | 0.7MPA | พลัง: | 16กิโลวัตต์ |
| ความเร็วสายพานลำเลียง: | 30ม./นาที | ความเร็วสูงสุดของฟีดฉลาก: | ความเร็วสูงสุด 100 เมตร/นาที |
| ความกว้างของฉลากสูงสุด: | 195 มม. (สามารถปรับแต่งได้) | ความยาวสูงสุดของฉลาก: | 500มม |
| เส้นผ่านศูนย์กลางสูงสุดของฉลาก: | 400มม | เส้นผ่านศูนย์กลางแกนฉลาก: | 76.2มม |
| กาวติดฉลาก: | ขอบนำและขอบติดกาวร้อนละลาย | อุณหภูมิกาว: | 120 ~ 160 ℃ |
| เน้น: | เครื่องติดป้ายขวดพลาสติก,เครื่องติดป้ายขวด OPP แบบหมุน,เครื่องระบุการละลายกาวร้อน |
||
รายละเอียดสินค้า

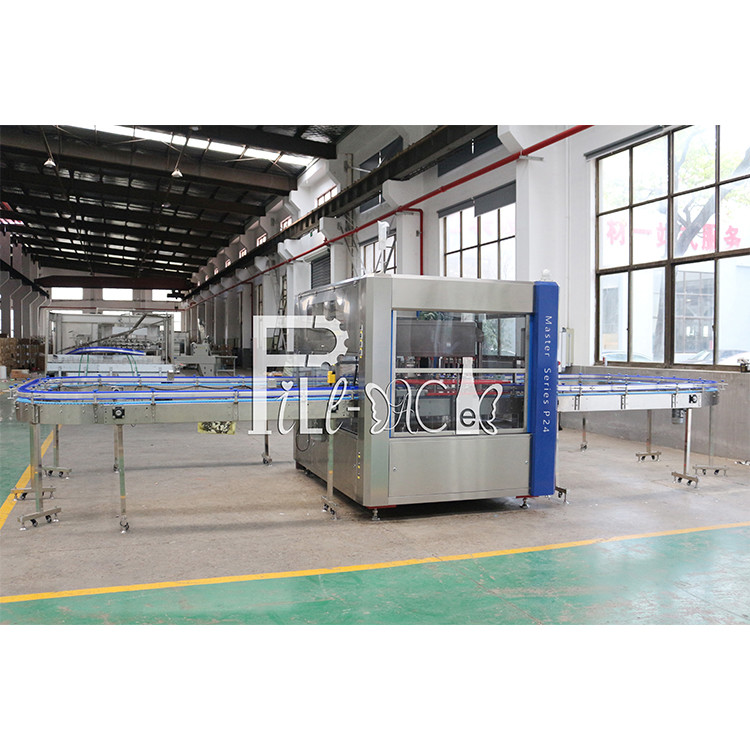

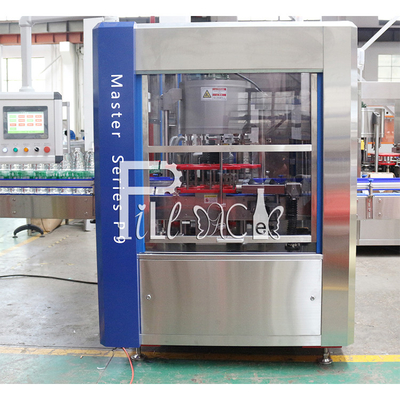

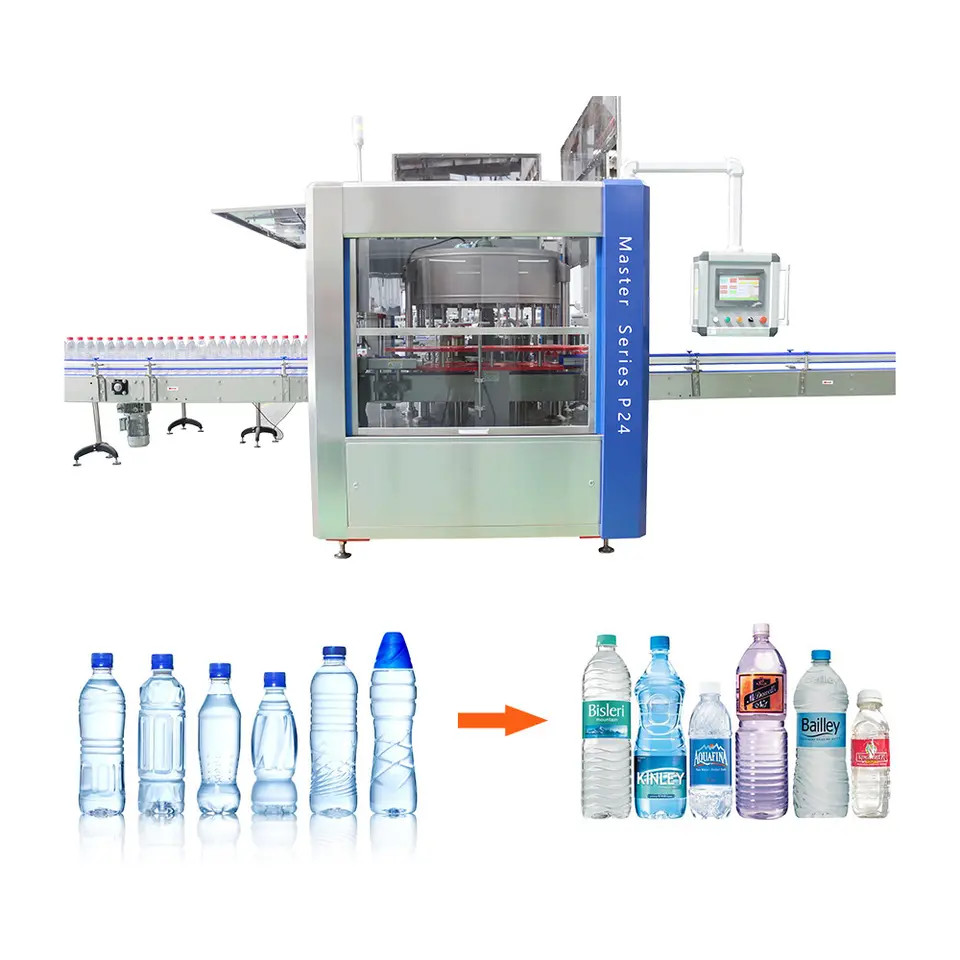

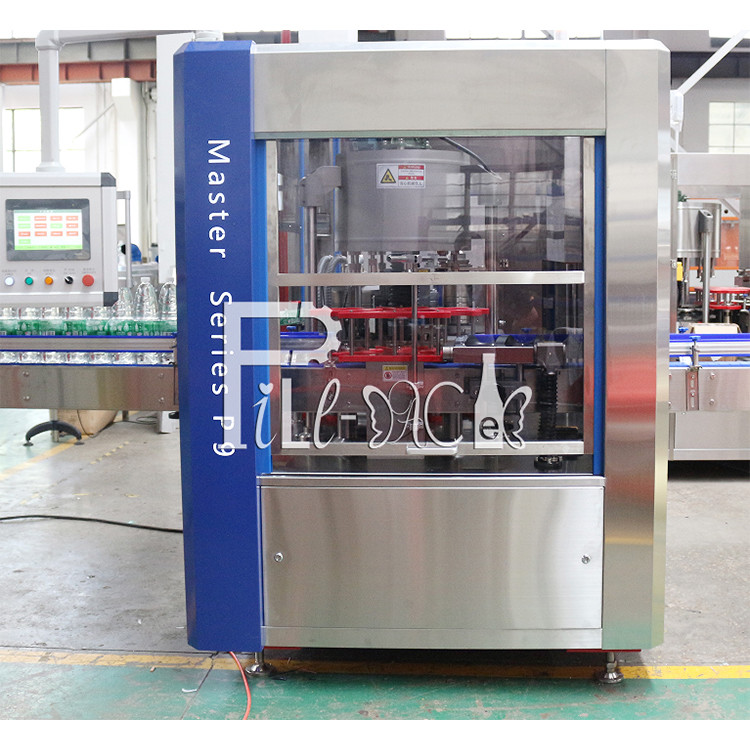

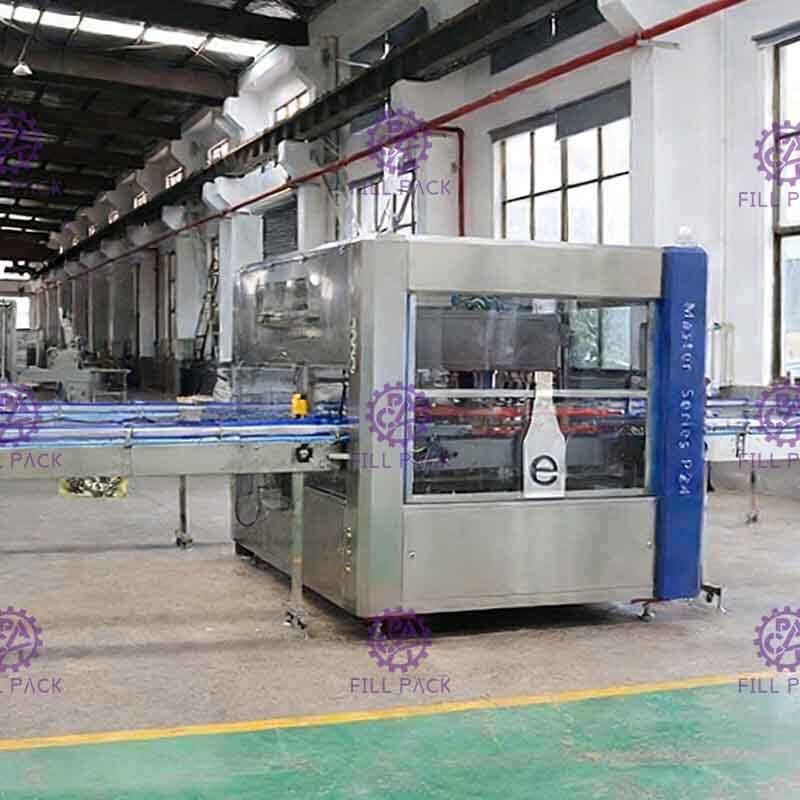

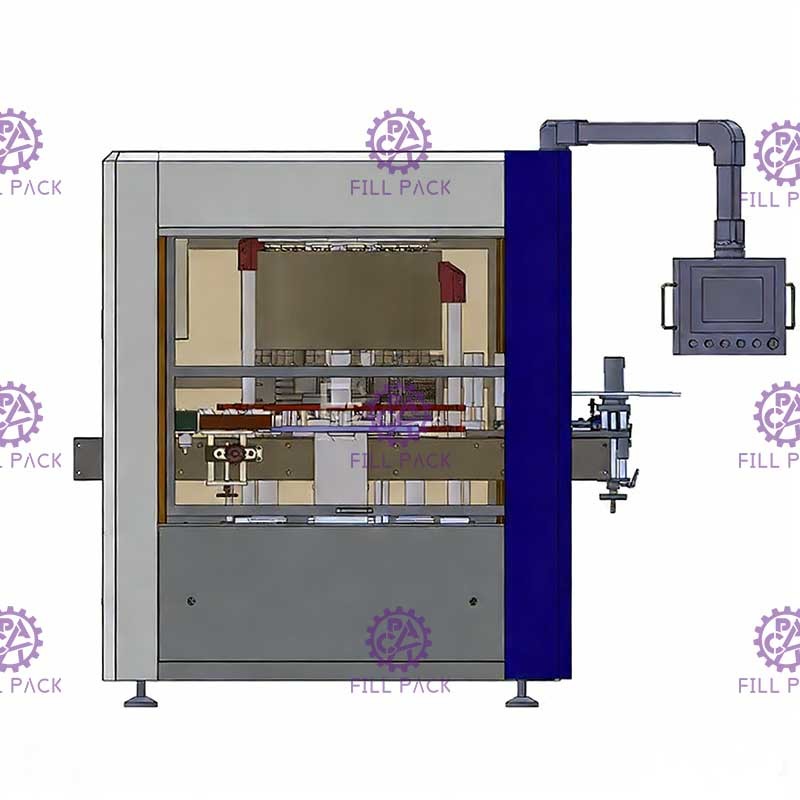

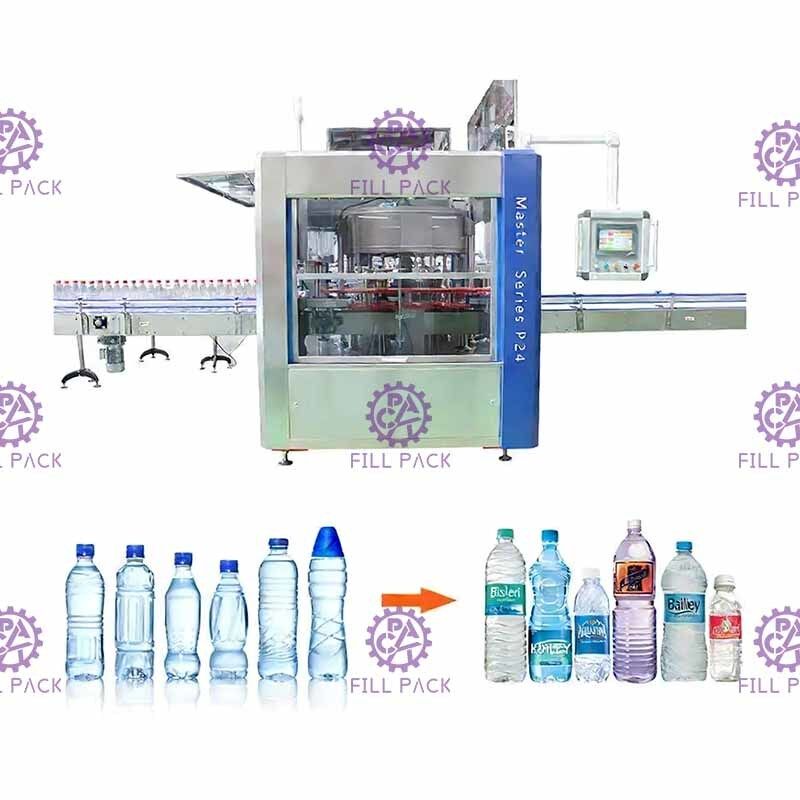

เครื่องติดฉลากขวด OPP แบบหมุน เครื่องติดฉลากกาวร้อน เครื่องติดฉลากสำหรับโรงงานน้ำขวดพลาสติก
หลักการทำงาน
ในตอนเริ่มต้นของกระบวนการทำงาน ขวดจะถูกป้อนเข้าสู่เครื่องติดฉลากด้วยความเร็วคงที่บนสายพานลำเลียง อุปกรณ์ยึดเชิงกลจะแยกขวดออกจากกันเป็นระยะห่างคงที่ และดันขวดไปตามสายพานลำเลียง ระบบเชิงกลของเครื่องติดฉลากประกอบด้วยล้อขับ ล้อติดฉลาก และแกนม้วน
ล้อขับจะดึงเทปฉลากเป็นช่วงๆ เทปฉลากจะถูกดึงออกจากแกนม้วน และล้อติดฉลากจะกดเทปฉลากลงบนขวดหลังจากผ่านล้อติดฉลาก การควบคุมการเคลื่อนที่แบบวงเปิดจะใช้กับแกนม้วนเพื่อรักษาความตึงของเทปฉลาก เนื่องจากฉลากเชื่อมต่อกันอย่างใกล้ชิดบนเทปฉลาก เทปฉลากจึงต้องเริ่มและหยุดอย่างต่อเนื่อง
ฉลากจะติดกับขวดเมื่อล้อติดฉลากเคลื่อนที่ด้วยความเร็วเท่ากับขวด เมื่อสายพานลำเลียงถึงตำแหน่งที่กำหนด ล้อขับเทปฉลากจะเร่งความเร็วให้เท่ากับสายพานลำเลียง และหลังจากติดฉลากแล้ว จะลดความเร็วลงจนหยุด
กระบวนการ:
การป้อนขวด → การกำหนดตำแหน่งล่วงหน้า → การป้อนฉลาก → การติดฉลาก → เสร็จสิ้น
พารามิเตอร์ทางเทคนิคของอุปกรณ์
| รุ่น | ROPP-9 | ROPP-12 | ROPP-15 | ROPP-18 | ROPP-24 |
| สถานีทำงาน | Schneider | คอนแทคเตอร์ | สัญญาณเตือน | 18 | 24 |
| ปริมาณงาน | 9000BPH | 12000BPH | 15000BPH | 18000BPH | 24000BPH |
| แรงดันลม | 0.7MPa | ||||
| กำลังไฟ | 16KW | ||||
| แรงดันไฟฟ้า | สามเฟส 380V 50 Hz | ||||
| ขนาดภายนอก (ม.) | 2.2*2.1*2.3 | 2.3*2.25*2.3 | 2.3*2.25*2.3 | 2.4*2.15*2.2 | 2.7*2.15*2.2 |
| น้ำหนัก | 2500Kg | 2800kg | 3000Kg | 3500Kg | 4000Kg |
|
ความยาวรวมของอุปกรณ์ (รวมสายพานลำเลียง) |
2500mm | 2600mm | 2600mm | 2700mm | 3000mm |
| ความเร็วสายพานลำเลียง | 30 ม./นาที (ความเร็วของสายส่งสามารถปรับได้ตามการผลิตจริง) | ||||
| ความเร็วสูงสุดในการป้อนฉลาก | ความเร็วสูงสุด 100 เมตรฉลาก / นาที | ||||
| ความแม่นยำในการติดฉลาก | ± 1 มม. | ||||
| ความแม่นยำในการติดฉลากแบบบูรณาการ | ± 1 มม. | ||||
| ความกว้างฉลากสูงสุด | 195 มม. (สามารถปรับแต่งได้) | ||||
| ความยาวฉลากสูงสุด | 500 มม. | ||||
| เส้นผ่านศูนย์กลางฉลากสูงสุด | 400 มม. | ||||
| เส้นผ่านศูนย์กลางแกนฉลาก | 76.2 มม. | ||||
| กาวติดฉลาก | การติดกาวขอบนำและขอบปลายด้วยกาวร้อนละลาย | ||||
| อุณหภูมิการติดกาว | 120~160°C | ||||
| ประเภทฉลาก | ฉลาก OPP, ฉลากฟิล์มคอมโพสิตกระดาษ-พลาสติก, ฉลากกระดาษ | ||||
| ชิ้นส่วนที่เปลี่ยนได้ | หนึ่งชุด (เพื่อให้เหมาะกับผลิตภัณฑ์หนึ่งชิ้น แต่ละแม่พิมพ์ประกอบด้วยสกรูป้อน, ดาวล้อป้อน, ดาวล้อปล่อย, อุปกรณ์กำหนดตำแหน่งขวด และอื่นๆ) | ||||
ชิ้นส่วนเครื่องจักร:
สถาบันขนส่ง: มอเตอร์ AC TRANSTECNO 750w (พร้อมลดความเร็วโดย TRANSTECNO), การควบคุมความเร็วอินเวอร์เตอร์
สายพานลำเลียง: สายพานลำเลียงแบบโซ่ไนลอนอุตสาหกรรม FLEXON LF820-K325 ของอิตาลี
สถาบันขนส่งหลัก: มอเตอร์ AC TRANSTECNO 1.5Kw (พร้อมลดความเร็วโดย TRANSTECNO)
การแยกขวดสถาบัน: สถาบันแยกขวดแบบหนอนอุตสาหกรรม
Bottle การป้อน สถาบัน: พร้อมสถาบันป้อนขวดแบบหนอนและสถาบันป้อนตำแหน่งแบบดาวล้อเพื่อให้แน่ใจในความแม่นยำและความเสถียรของการโหลด
ตำแหน่งingสถาบัน: การกำหนดตำแหน่งล่วงหน้าเชิงกล, ใช้สถาบันลูกเบี้ยวเพื่อปรับขวดสำหรับการกำหนดตำแหน่งฉลาก

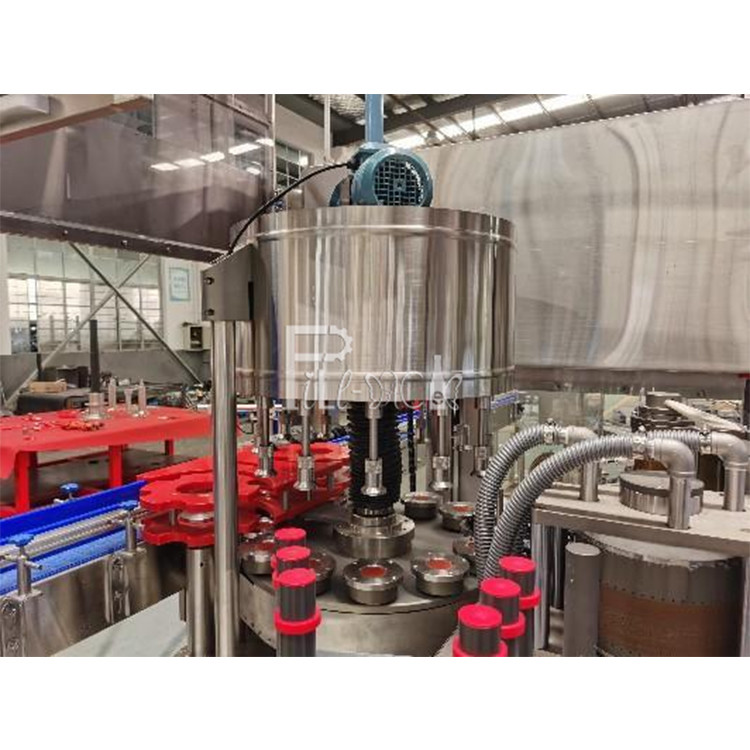

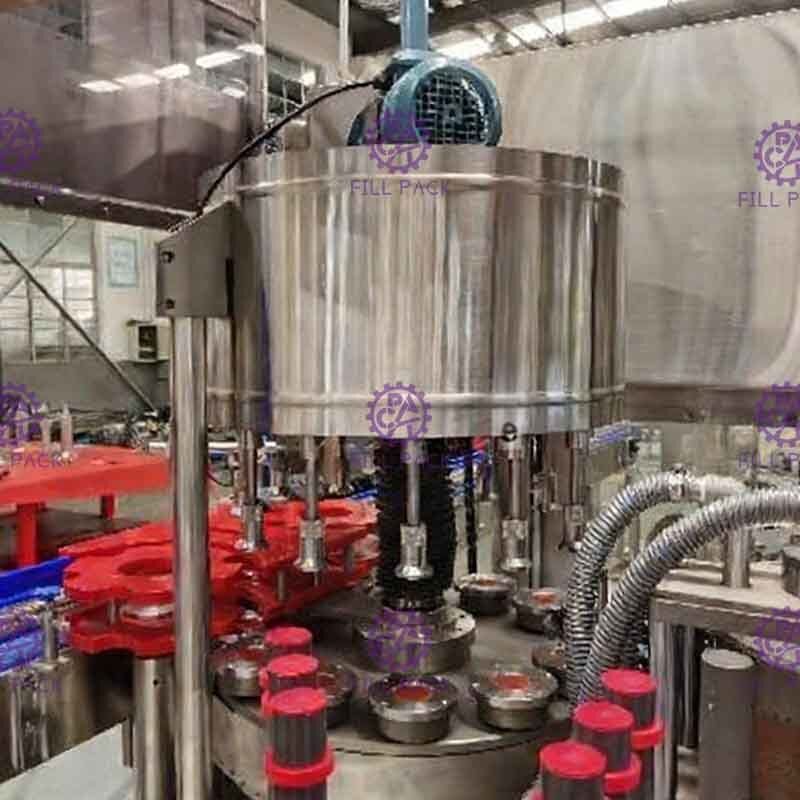

สถาบันติดฉลาก: ขวดจะถูกหยิบโดยล้อหมุน, ติดฉลากระหว่างการหมุน

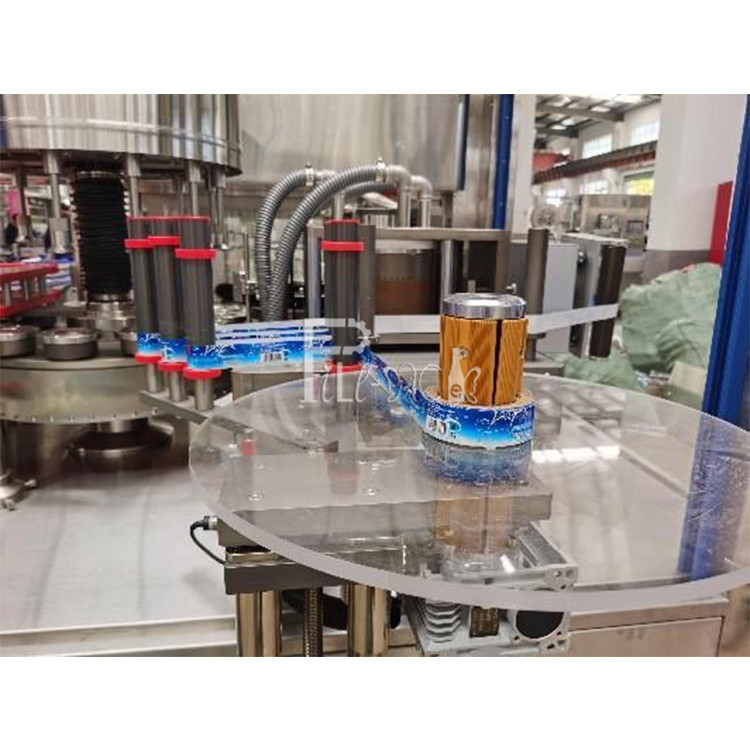

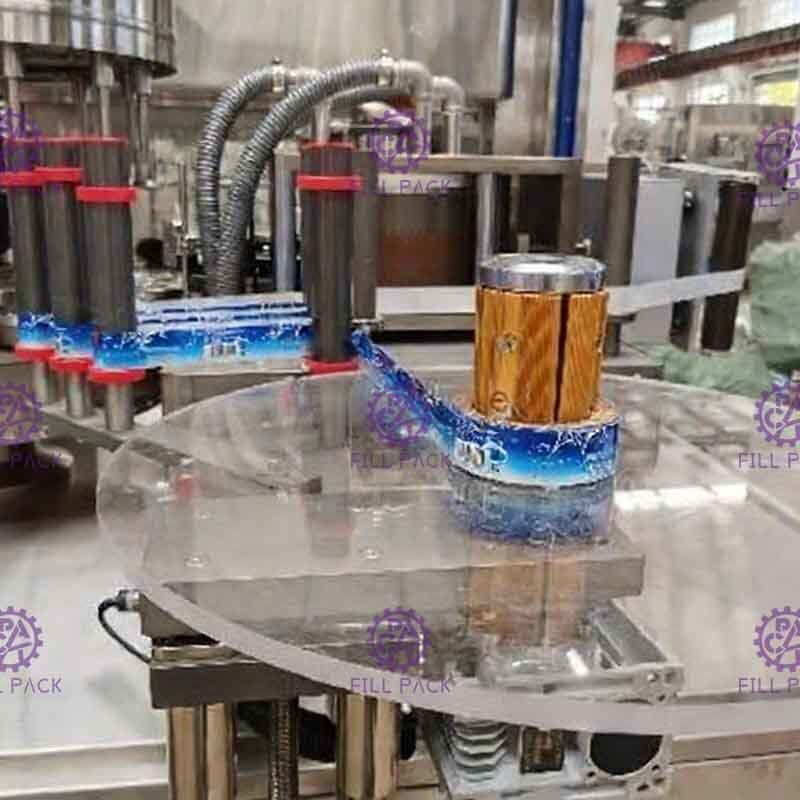

สถาบันป้อนฉลาก: ระบบป้อนฉลากสติกเกอร์เซอร์โวความเร็วสูง (ขับเคลื่อนด้วยเซอร์โวมอเตอร์)
สถาบันกดฉลาก: ชุดแปรงโค้ง
สถาบันนำทางขวด: ปรับโดยรางนำส่วนคู่
ส่วนความปลอดภัยของเครื่องจักร:การป้องกันความปลอดภัย: เพื่อความปลอดภัยของผู้ปฏิบัติงาน เมื่อเครื่องกำลังทำงาน โปรดปิดประตูนิรภัย
การแจ้งเตือนฉลากหมด: ตั้งค่าการแจ้งเตือนเพื่อเตือนผู้ปฏิบัติงานให้เปลี่ยนฉลากเมื่อฉลากใกล้หมด
การแจ้งเตือนขวดหมด: เมื่อขวดหมด เครื่องจะหยุดและส่งเสียงเตือน เครื่องจะเริ่มทำงานใหม่โดยอัตโนมัติทันทีที่มีการใส่ขวด ซึ่งจะช่วยอำนวยความสะดวกในการผลิตแบบออนไลน์
การแจ้งเตือนการติดฉลากรั่ว: เพื่อควบคุมคุณภาพการติดฉลาก
การทดสอบแรงดัน: เมื่อแรงดันไม่เป็นไปตามข้อกำหนดของอุปกรณ์ เครื่องจะหยุดเพื่อป้องกันการผลิตผลิตภัณฑ์ที่ไม่ได้คุณภาพ
การกำหนดค่าไฟฟ้า:
เลขที่
| ชื่อ | จำนวน | ยี่ห้อ | 1 |
| Schneider | 1 | Schneider | รายละเอียด: |
| Panasonic | 1 | Schneider | รายละเอียด: |
| ไดรเวอร์เซอร์โว | 1 | Schneider | รายละเอียด: |
| Schneider | 1 | Schneider | รายละเอียด: |
| Schneider | 1 | Schneider | รายละเอียด: |
| โมดูลอิเล็กทรอนิกส์เอาต์พุตแบบอนาล็อก | 1 | Schneider | รายละเอียด: |
| ตัวเข้ารหัส | 1 | Schneider | 8 |
| อินเวอร์เตอร์ | 4 | Schneider | รายละเอียด: |
| Schneider | 1 | Schneider | 11 |
| เซ็นเซอร์ฉลาก | 2 | Panasonic | 11 |
| เบรกเกอร์วงจร | 9 | Schneider | รายละเอียด: |
| คอนแทคเตอร์ | 5 | Schneider | รายละเอียด: |
| แหล่งจ่ายไฟ | 1 | Schneider | รายละเอียด: |
| ปุ่มกด | 4 | Schneider | รายละเอียด: |
| สัญญาณเตือน | 1 | Schneider | รายละเอียด: |
